傳統的陰極保護效果測量方法是對埋地管道進行管-地電位測量，通過管-地電位值來判斷管道是否達到-0. 85V的保護電位。它使用一個靈敏的毫伏表和硫酸銅參比電極，通常只能在管線上測試樁處進行電位的接觸式測量。該方法的問題在于檢測工作只能在測試樁附近的1-2米距離內有效，測試樁間絕大部分的管-地電壓無法測量出來。因此，管道沿線的 某些局部影響因素，如距離測試樁很近的較大防腐層缺陷可以對測試樁的檢測讀數產生較大的影響。由測試樁上得到的管道防護效果方面的信息十分有限。
技術簡介：
檢測過程中，用一根長導線把某個測試樁上的管道連線連接上，沿著管線路由以小間隔測量管地電壓，這樣可測出管道上任意點的防護電位。用一個記錄式的毫伏計替換了常規的毫伏表，可以大量記錄檢測到的電位數據，進而得到整個管線上的保護電位分布圖。此外，在CIPS檢測中通過測量保護電流的ON電位和OFF電位，可以消除管道周圍土壤對檢測結果的影響。OFF電位作為非常有用的參數，在很大程度上消除IR讀數過程中出現的錯誤信息。
ON/OFF電位的概念：
基礎是在陰保電流處于關閉的狀態下，電壓測量中的IR成分幾乎同時的衰減，而管體和所接觸的土壤之間電壓衰減則很小（甚至數小時/數天都不會變化）。這樣測得的保護電位（OFF電位）是很準確的，可以在沒有IR降的影響的基礎上對管道的保護情況進行更好的評估。

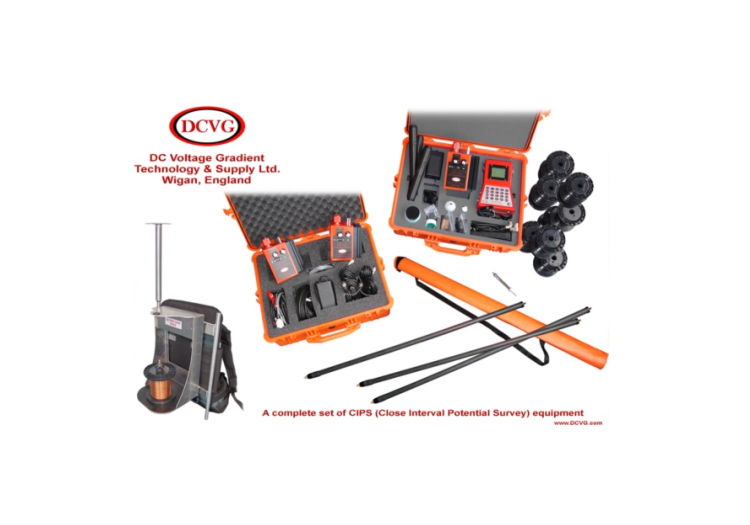

CIPS特點：
· 專用的數據記錄儀，重量僅為1. 25公斤；
· 堅固耐用，適合現場使用；
· 只需把電極連接好，打開 CIPS 沿著管線行走即可；
· 操作簡單，帶有字母的全數字鍵盤；
· 屏幕實時顯示ON/OFF，電位GPS狀態等有用信息；
· 四個通道可以同時記錄不同的電位信息；
· 數據存儲器達32MB，為其它設備內存的16倍；
· 以1. 2m/秒的速度進行檢測，連續工作21小時；
· 可與DCVG聯合使用，檢測到的 防腐層數據同時記錄下來可配合中斷器以不同的ON/OFF 時間順序進行檢測；
· 屏幕可以顯示監測到的脈沖的波形；
· 屏幕上可看到陰極和陽極的波峰、AC干擾及陰保電流通/斷引起的小波峰。
DCVG/CIPS衛星同步斷流器操作方式有5種不同的通/斷模式：
· 直接的DCVG或組合的DCVG/CIPS：0.45秒ON,0.8秒OFF（1.25秒）；
· DCVG（反向）：0.8秒ON，0.45秒OFF（1.25秒）；
1.6秒ON，0.9秒OFF（2.5秒）；
· 常規的CIPS：3秒ON，2秒OFF（5秒）；
4秒ON，1秒OFF（5秒）。
