前言
本文件按照GB/T 1.1—2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。
本文件由中國特種設備檢驗協會提出并歸口。
本文件起草單位：江蘇省特種設備安全監督檢驗研究院、中國特種設備檢測研究院、南京航空航天大學、無錫華潤燃?xì)庥邢薰尽⑽錆h華通正勤檢測技術有限公司、武漢安耐捷科技工程有限公司、西安捷通智創儀器設備有限公司、天津嘉信技術股份有限公司、源科科技(廣東)有限公司、 華勘工程實業有限公司。
本文件主要起草人：吳勝平、陳瀟、孫培江、高志剛、楊緒運、王平、朱大令、曾杰、胡朋、徐濤、 仇彬、賈向瑋、王朝陽、靳志杰、慎永紅、王輝、曹偉燁、周云杰、沈戎軒、劉婧婧、呂圓、劉偉、 賀賢哲、武見玉。
.jpg)
1 范 圍
本文件規定了埋地聚乙烯燃?xì)夤艿赖乃蕉ㄎ慌c埋深檢測的流程、方法及基本要求。
本文件適用于工作溫度在-20℃~40℃，工作壓力不大于0.8 MPa的埋地聚乙烯燃?xì)夤艿赖亩ㄎ宦裆顧z測。其余埋地聚乙烯管道可參照本文件執行。
2 規范性引用文件
本文件沒有規范性引用文件。
3 術語和定義
下列術語和定義適用于本文件。
3.1 土壤擾動 pedoturbation。
3.2 大埋深管線 great overburden pipeline。
利用頂管穿越等手段的非直埋敷設的管道。
4 一般要求
4.1 人員要求
4.1.1 檢測人員應了解聚乙烯燃?xì)夤艿蓝ㄎ缓吐裆顧z測各種方法的優缺點和適用范圍，檢測人員應經過專業技術培訓，并能獨立進行檢測工作。
4.1.2 檢測人員應保持聚乙烯燃?xì)夤艿老嚓P(guān)技術、標準學習，保證自身能力能夠滿足檢測工作的實施。
4.2 設備要求
4.2.1 應按照檢測的實際需求選擇合適的檢測設備。
4.2.2 使用設備檢測前，應確定儀器設備系統誤差范圍，減少檢測設備系統誤差對檢測的影響。
4.2.3 檢測所使用的工具、儀器設備應保持完好并在計量有效期內，保證檢測數值有足夠可靠性。
4.3 環境要求
4.3.1 應當按檢測要求做好檢測前的各項準備工作，必要時可以在檢測前對管道進行勘踏。
4.3.2 在檢測前應對檢測工作中的環境、安全風險因素進行辨識，并做好應急預案配備足夠的安 全防護用品和設施。
4.4 檢測流程
主要內容包括數據收集、檢測方法選擇、檢測實施、檢測結果確認、檢測報告交付。檢測流程：
4.4.1 數據收集。
4.4.2 檢測方法選擇。
4.4.3 檢測實施。
4.4.3 檢測結果確認。
4.4.4 檢測報告交付。
5 工作內容
5.1 數據收集
5.1.1 在檢測前需要對被檢測管道的技術檔案資料進行收集，主要包括設計資料(設計圖紙、設計變更單)和安裝、改造、修理等施工、竣工驗收資料(竣工圖紙)。
5.1.2 在發現被檢管道起止點不明、圖紙缺失、現場與圖紙不符等數據缺失情況，先行按照委托單位說明信息進行檢測，管道實際情況由委托單位配合檢測人員進行跟蹤確認。
5.2 檢測方法的選擇
5.2.1 埋地聚乙烯管道定位和埋深主要檢測方法包括電信號探測法、固定信標定位法、地質雷達定位法、多頻聲波探測法、靜電探測法、沖擊棒檢測定位法、聲反射定位法、慣導定位法、地震波 定位法等，檢測方法應根據檢測需要、檢測對象特性、工況環境等因素確定，檢測方法宜按表1進 行選擇，宜對所選擇檢測方法的適用性進行評估。

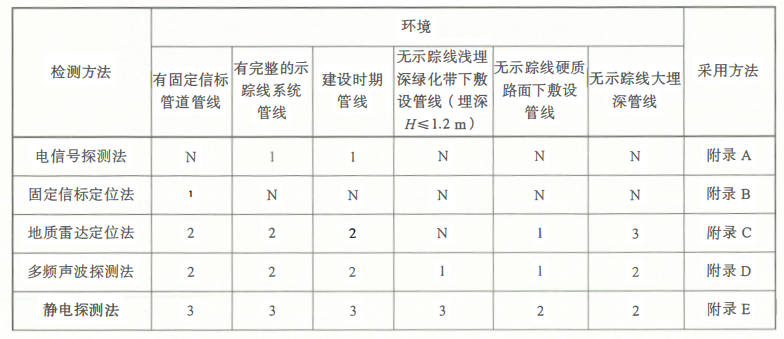

表1 檢測方法推薦選擇表

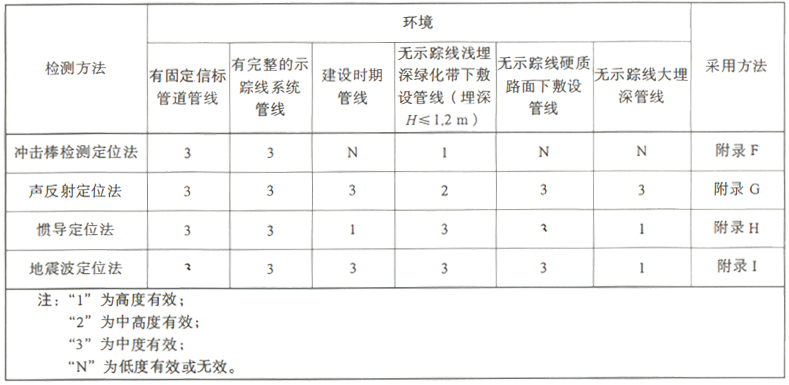

表1 檢測方法推薦選擇表（續）
5.2.2 一般要求所選擇的檢測方法的精度不低于以下要求：水平定位數據與實際偏離不大于±0.25H (埋深)；埋深數據與實際偏離不大于±0.3H(埋深)；如因探測實際情況所能實施的所有檢測方法無法滿足以上精度要求時，應與委托方進行溝通約定檢測精度要求。
5.2.3 有多種檢測方法可選擇時，宜選擇檢測適應性廣、精度高、有效性好的檢測方法或根據現場實際需要選擇多種方法結合進行檢測，保證定位和埋深檢測數據可靠性。
5.3 檢測實施
5.3.1 在檢測中應結合管道資料情況，檢查管道的位置、走向、埋深，對浮管、露管、淺埋管道做好統計。
5.3.2 在檢測中需要對管道與其他建(構)筑物或相鄰管道凈距、占壓狀況、密閉空間、深根植物或者管道裸露、土壤擾動等情況進行檢查并記錄。
5.3.3 在檢測中需要關注并標識標志樁、標志牌(貼)、閥門井、放散管等的情況，便于委托單位及時修正管線標識。
5.3.4 如果遇到泄漏、燃?xì)夤艿郎戏降牡谌介_挖等緊急危害，及時聯系燃?xì)夤具M(jìn)行處理。
5.3.5 在檢測中可邀請管線使用單位的管線管理人員、巡線人員和當?shù)氐木用竦仁煜す芫€情況的人員協助。
5.3.6 在檢測過程中應最少進行5%的結果重復性檢測來修正管線點水平位置及深度。
5.3.7 在檢測時，應對明顯特征點(包括閥門井、調壓箱、凝水缸、立管、架空出土點等附屬設施)各種數據進行測量，并結合放散閥的深度來校正檢測深度數據，放散閥深度數據可參照典型雙放散閥門結構圖(見圖2)和雙放散閥門對應的深度尺寸(見表2)。
圖2 典型雙放散閥門結構圖

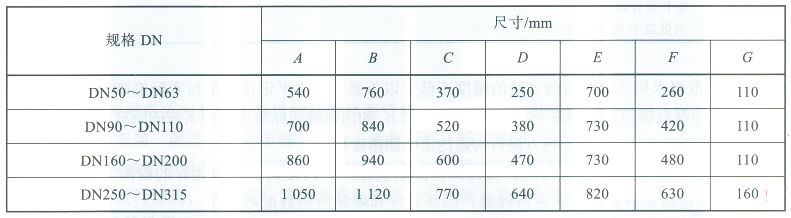

表2 雙放散閥門對應的深度表
5.4 結果確認
法確定檢測結果可靠性的，按照單一檢測方法確定。
必要時可對管道進行開挖，來確定檢測結果可靠性。
6 報告與記錄
6.1 記錄要求
6.1.1 原始記錄
在檢測完成后，應結合現場工作完成原始記錄，并滿足以下要求：
a) 原始記錄應包括現場檢測記錄和管線路由圖。
b) 現場記錄燃?xì)夤艿栏綄僭O(shè)施情況，管線及附屬物本身的缺陷、地面環境及標識、對管線造成危險的安全隱患均應該記錄并詳細說明位置。
6.1.2 管線路由圖
管線路由圖應滿足以下要求：
a) 管線路由圖應根據現場探查的結果按照道路及管線繪制使用CAD、ARCGIS等專用軟件生成。
b) 管線路由圖繪制內容包括：管線連接關系、管線點編號、必要的管線注記及必要的放大路由圖等。
c) 管線路由圖的管線點按規定的圖式要求進行標識，無法明確標識的部位應以文字說明清楚，管線點與周圍地物、管線點的相對位置要準確。
d) 管線路由圖上的文字和數字注記應整齊、完整，圖例、文字和數字注記內容應與檢測記錄一致。管線點編號宜字頭朝北，方便測繪和檢查。
6.2 報告要求
檢測報告至少包括以下內容：
a) 委托單位和報告編號。
b) 檢測標準。
c) 檢測工程項目清單。
d) 檢測特征點坐標清單。
e) 檢測圖示或者衛星圖。
f) 檢測結果(包括問題匯總清單)。
g) 檢測人員和責任人員簽字。
h) 檢測日期。
